轉彎鏈板線輸送機

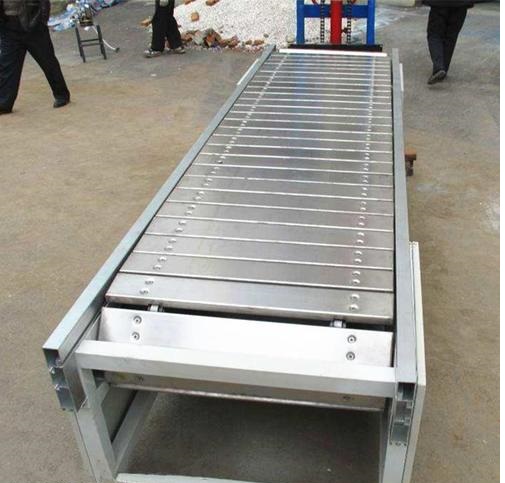

        做為輸送機械設備關鍵的一員，鋼質鏈板線輸送機對大伙兒而言一定不生疏。鋼質鏈板線輸送機，適用不規則形狀物體的運輸。也可在傳動鏈條上配套設施夾具工裝，做為專用型安裝輸送機應用。

        在兩根傳動鏈條上放板塊預制構件聯接使運輸方位產生持續的平板電腦，因?yàn)樵撈л斔蜋C(jī)具備運作穩定的特性，載重量工作能力較大能做到數十噸。傳動鏈條機較大合理總寬兩米，單機版較大長短70米，較大運輸速率20米/分。

        此類機器設備由大輥筒、大節徑輸送鏈條推動傳動鏈條運輸物件，就可以挑選節徑P=76.2毫米等螺紋公稱直徑系列產品傳動鏈條，也可以挑選節徑P=100毫米、150mm等米制系列產品傳動鏈條；輸送鏈板能為碳素鋼、不銹鋼板等制做，表層可熱鍍鋅、橡膠材料、貼套膠等解決，聲卡機架和兩邊整體機身材料能為碳素鋼、不銹鋼板、鋁合金型材等制做。

        但是大伙兒是否有想過，針對傳動帶運輸、滾桶運輸均可隨便完成的拐彎作用，傳動鏈條運輸是怎樣完成的？

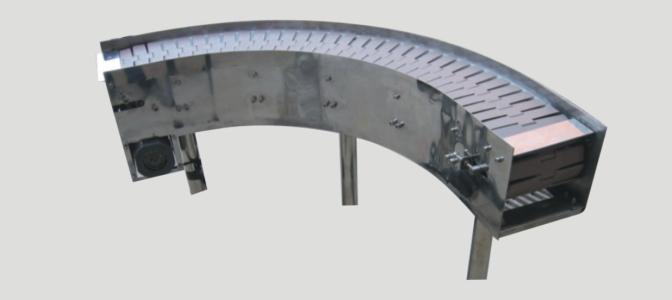

        自然是根據拐彎傳動鏈條機完成拐彎的，跟拐彎皮帶輸送機一樣，按結構形式有四十五度拐彎傳動鏈條機、九十度拐彎傳動鏈條機、180度拐彎傳動鏈條機，以達到各種各樣不一樣拐彎運輸?shù)募庸すに囈?guī)定。

        跟傳動帶轉彎?rùn)C(jī)、滾桶轉彎?rùn)C(jī)基本原理一樣，為使被運輸物件拐彎暢順，皮帶線輸送機的兩側與里側的角速度需維持同樣、兩側角速度與里側角速度維持一定占比，才可以保證被運輸物品繞著某一個定位點做平面圖轉動健身運動，即里側和兩側產生一個內切圓，內切圓的圓心點即是定位點。拐彎傳動鏈條機的拐彎內半經一般為R600、R800、R1000、R1200mm等，外半經一般為內半經加拐彎傳動鏈條機的總寬，也可按具體要求選用其他獨特規格型號。

        因?yàn)檗D(zhuǎn)彎?rùn)C(jī)里側和兩側為同軸線傳動系統，為使兩側角速度超過里側角速度并與里側角速度成一定占比，大家普遍的傳動帶轉彎?rùn)C(jī)的首尾滾桶、滾桶轉彎?rùn)C(jī)的運輸滾桶均帶一定的光潔度，這就很切實解決了角速度的比例問題。

        同樣，傳動鏈條轉彎?rùn)C(jī)的里側和兩側也務必存有速率差，轉動軸兩側鏈輪鏈條直徑務必超過里側鏈輪鏈條直徑并成一定的占比。因?yàn)閮?nèi)兩側傳動鏈條均聯接在同一塊傳動鏈條上，決策了里側鏈輪鏈條和兩側鏈輪鏈條的齒數務必同樣，因此決策里側鏈輪鏈條、兩側鏈輪鏈條的節徑不可以選同樣的，即里側傳動鏈條和兩側傳動鏈條需選用不一樣節徑的傳動鏈條，而且兩側傳動鏈條的節徑需超過里側傳動鏈條的節徑。例如里側挑選P=12.7mm的傳動鏈條時，兩側挑選P=19.05mm的傳動鏈條，這時兩側傳動鏈條處角速度為里側傳動鏈條處角速度的1.5倍。

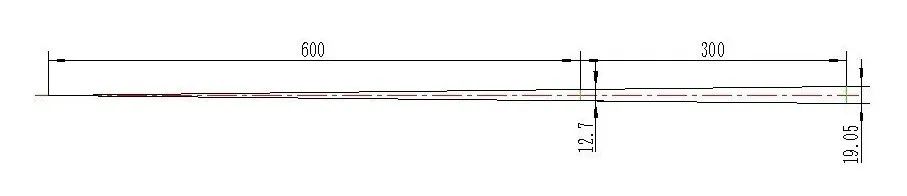

        選中好傳動鏈條節徑后，還需依據場所、拐彎傳動鏈條機總寬等標準，明確傳動鏈條機的道路轉彎半徑?？梢杂米鰣D法來明確道路轉彎半徑，先畫2段直線段，2段整線長短各自為內、兩側傳動鏈條的節徑P1=12.7mm；P2=19.05mm，2段整線的間隔為內、兩側傳動鏈條的管理中心間距D=300mm，各自聯接2段直線的2段，并增加兩根電極連接線，延伸線的相交點即是內切圓的管理中心。相交點到第一段直線的間距R1=600Mm即是里側半經，到第二段直線的間距R2=（600+300）mm為兩側半經。
